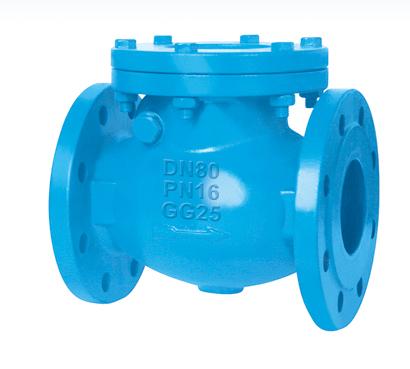

铸铁止回阀BH44T-16
技术要求：
1.阀门的制造与验收按BS5153的规定.
2.阀门的结构长度按BS EN558-1中的Series 10的规定(DN50-400).
3.阀门的法兰连接尺寸按BS EN1092。
性能规范:
额定工作压力 | 1.6MPa | ||
使用介质 | water,oil, steam | ||
测试压力 | 壳体 | 2.4MPa | |
密封 | 1.6MPa | ||
测试时间 | 密封 | 壳体 | |
≤50 | 15S | 15S | |
65-150 | 60S | 60S | |
200-300 | 120S | 120S | |
≥350 | 120S | 300S | |

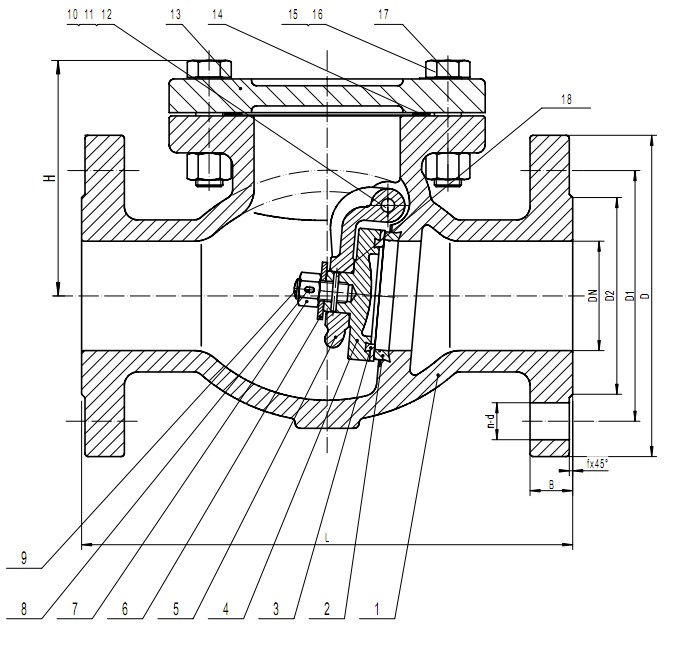

结构尺寸——毫米：
规格 | L | D | D1 | D2 | B | n-d | f | H |
50 | 203.2 | 165 | 125 | 99 | 20 | 4-19 | 3 | 112 |
65 | 215.9 | 185 | 145 | 118 | 20 | 4-19 | 3 | 132 |
80 | 241.3 | 200 | 160 | 132 | 22 | 8-19 | 3 | 141 |
100 | 292.1 | 220 | 180 | 156 | 24 | 8-19 | 3 | 162 |
125 | 330.2 | 250 | 210 | 184 | 26 | 8-19 | 3 | 192 |
150 | 355.6 | 285 | 240 | 211 | 26 | 8-23 | 3 | 211 |
200 | 495.3 | 340 | 295 | 266 | 30 | 12-23 | 3 | 270 |
250 | 622.3 | 405 | 355 | 319 | 32 | 12-28 | 3 | 316 |
300 | 398.5 | 460 | 410 | 370 | 32 | 12-28 | 4 | 357 |
350 | 787.4 | 520 | 470 | 429 | 36 | 16-28 | 4 | 560 |
400 | 914 | 580 | 525 | 480 | 38 | 16-31 | 4 | 589 |
450 | 914 | 640 | 585 | 548 | 40 | 20-31 | 4 | 645 |
500 | 1016 | 715 | 650 | 609 | 42 | 20-34 | 4 | 702 |
600 | 1219 | 840 | 770 | 720 | 48 | 20-37 | 5 | 815 |
材料表：
18 | 销 | 不锈钢 | BS970 302S25 | GB1220-92 1Cr18Ni9 |
17 | 铭牌 | 铝板 | YB604-66 LY12 | |
16 | 六角螺母 | 钢 | BS970 43A | GB700-88 Q235 |
15 | 六角螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
14 | 垫片 | 石墨 | GB3518-83 LC35-999 | |
13 | 阀盖 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
12 | 挂栓 | 不锈钢 | BS970 302S25 | GB1220-92 1Cr18Ni9 |
11 | 垫片 | 软钢纸板 | ||
10 | 边栓 | 黄铜 | BS2874 CZ122 | YB146-71 HPb59-1 |
9 | 阀瓣螺钉 | 钢 | BS970 43A | GB700-88 Q235 |
8 | 开口销 | 不锈钢 | BS970 302S25 | GB1220-92 1Cr18Ni9 |
7 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
6 | 垫圈 | 钢 | BS970 43A | GB700-88 Q235 |
5 | 摇杆 | 球墨铸铁 | BS2789 Gr420-12 | GB1348 QT450-10 |
4 | 阀瓣 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
3 | 阀瓣密封圈 | 铸青铜 | BS1400 LG2 | GB1176-87 ZCuSn5Zn5Pb5 |
2 | 阀体密封圈 | 铸青铜 | BS1400 LG2 | GB1176-87 ZCuSn5Zn5Pb5 |
1 | 阀体 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
序号 | 名称 | 材料 | 英国标准 | 中国标准 |
