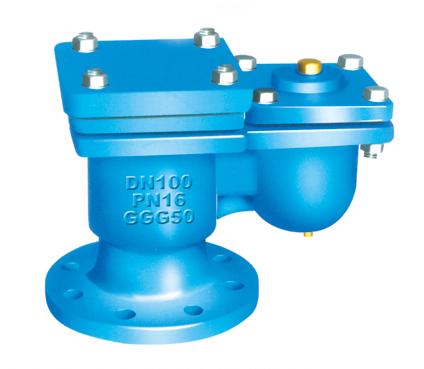

排气阀PQ-16
技 术 要 求:
1. PQ-16符合JKR20200-0043-99。
2. 阀门的法兰连接尺寸符合BS EN1092。
3. DN25采用螺纹连接。
性能规范:
公称压力 | 1.6MPa |
强度试验压力 | 2.4MPa |
密封试验压力 | 1.76MPa |
适用介质 | 水 |
工作温度 | ＜100°C |

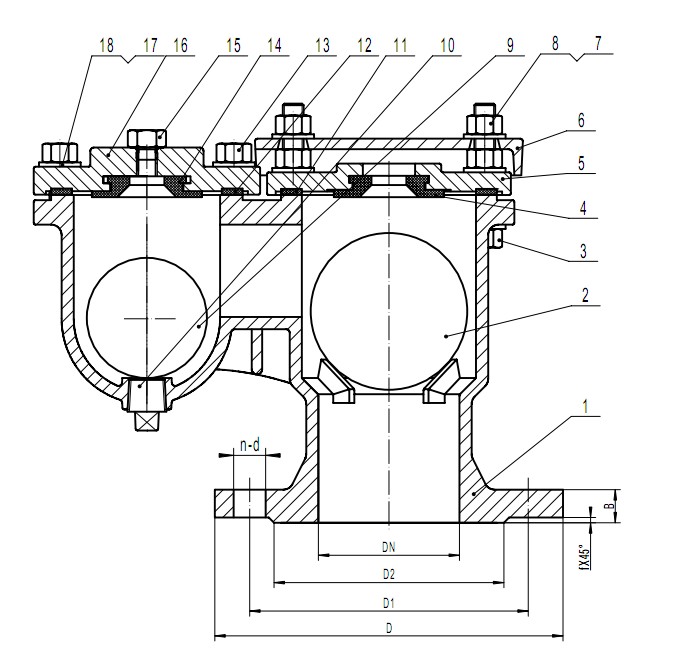

结构尺寸——毫米：
规格 | D | D1 | D2 | B | f | n-d |
40 | 150 | 110 | 84 | 19 | 3 | 4-19 |
50 | 165 | 125 | 99 | 19 | 3 | 4-19 |
65 | 185 | 145 | 118 | 19 | 3 | 4-19 |
80 | 200 | 160 | 132 | 19 | 3 | 8-19 |
100 | 220 | 180 | 156 | 19 | 3 | 8-19 |
125 | 250 | 210 | 184 | 19 | 3 | 8-19 |
150 | 285 | 240 | 211 | 19 | 3 | 8-23 |
200 | 340 | 295 | 266 | 20 | 3 | 12-23 |
250 | 405 | 355 | 319 | 22 | 3 | 12-28 |
材料表：
18 | 垫圈 | 钢 | BS970 43A | GB700-88 Q235 |
17 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
16 | 付腔盖 | 球墨铸铁 | BS2789 Gr500-7 | GB1348 QT500-7 |
15 | 螺塞 | 黄铜 | BS1400 PCB1 | GB1176-87 ZCuZn40Pb2 |
14 | 密封垫 | 三元乙丙橡胶 | BS2494 Type W | |
13 | 螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
12 | 垫片 | 三元乙丙橡胶 | BS2494 Type W | |
11 | 主腔垫片 | 三元乙丙橡胶 | BS2494 Type W | |
10 | 螺塞 | 黄铜 | BS1400 PCB1 | GB1176-87 ZCuZn40Pb2 |
9 | 浮球 | 塑料ABS | ISO 2580 | ISO 2580 |
8 | 垫圈 | 钢 | BS970 43A | GB700-88 Q235 |
7 | 螺母 | 钢 | BS970 43A | GB700-88 Q235 |
6 | 防尘盖 | 球墨铸铁 | BS2789 Gr500-7 | GB1348 QT500-7 |
5 | 主腔盖 | 球墨铸铁 | BS2789 Gr500-7 | GB1348 QT500-7 |
4 | 主腔密封垫 | 三元乙丙橡胶 | BS2494 Type W | |
3 | 螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
2 | 浮球 | 塑料ABS | ISO 2580 | ISO 2580 |
1 | 阀体 | 球墨铸铁 | BS2789 Gr500-7 | GB1348 QT500-7 |
序号 | 名称 | 材料 | 英国标准 | 中国标准 |
