铸铁截止阀J41H-16
技术要求：
阀门的设计符合DIN 3356。
阀门的结构长度符合BS EN 558-1中系列1的规定。
阀门的连接法兰钻孔尺寸按BS EN1092-2。
性能规范：
公称压力 | 1.6 MPa | ||
强度试验压力 | 2.4 MPa | ||
密封试验压力 | 1.76 MPa | ||
工作温度 | 120C° | 工作压力 | 1.6 MPa |
≤200C° | 1.0 MPa | ||
工作介质 | 蒸汽、水 | ||

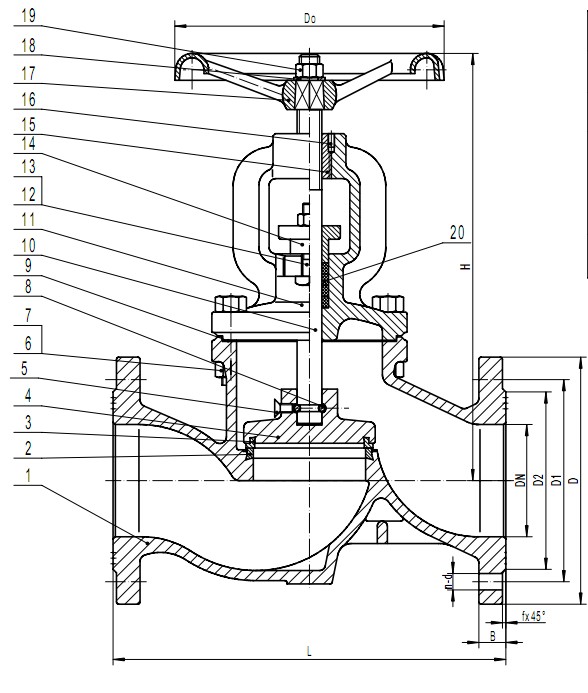

结构尺寸——毫米：
DN | L | D | D1 | D2 | B | f | n-d | Do | H |
15 | 130 | 95 | 65 | 46 | 14 | 2 | 4-14 | 100 | 161.5 |
20 | 150 | 105 | 75 | 56 | 16 | 2 | 4-14 | 100 | 169 |
25 | 160 | 115 | 85 | 65 | 16 | 3 | 4-14 | 120 | 187 |
32 | 180 | 140 | 100 | 76 | 18 | 3 | 4-19 | 120 | 223 |
40 | 200 | 150 | 110 | 84 | 18 | 3 | 4-19 | 140 | 233.5 |
50 | 230 | 165 | 125 | 99 | 20 | 3 | 4-19 | 140 | 261.5 |
65 | 290 | 185 | 145 | 118 | 20 | 3 | 4-19 | 200 | 293 |
80 | 310 | 200 | 160 | 132 | 22 | 3 | 8-19 | 200 | 341 |
100 | 350 | 220 | 180 | 156 | 24 | 3 | 8-19 | 240 | 381 |
125 | 400 | 250 | 210 | 184 | 26 | 3 | 8-19 | 280 | 419 |
150 | 480 | 285 | 240 | 211 | 26 | 3 | 8-23 | 315 | 485 |
200 | 600 | 340 | 295 | 266 | 30 | 3 | 12-23 | 360 | 569 |
250 | 730 | 405 | 355 | 319 | 32 | 3 | 12-28 | 400 | 634 |
300 | 850 | 460 | 410 | 370 | 32 | 4 | 12-28 | 400 | 801 |
材料表：
序号 | 零件名称 | 材料 | 德国标准 | 中国标准 |
1 | 阀体 | 铸铁 | DIN1691 GG25 | GB9439-88 HT250 |
2 | 阀体密封圈 | 不锈钢 | DIN17440 X20Cr13 | GB1220-92 2Cr13 |
3 | 阀头密封圈 | 不锈钢 | DIN17440 X20Cr13 | GB1220-92 2Cr13 |
4 | 阀头 | 铸铁 | DIN1691 GG25 | GB9439-88 HT250 |
5 | 螺钉 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
6 | 螺母 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
7 | 螺栓 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
8 | 钢球 | 钢 | DIN17230 100Cr6 | GB/T18254 GCr15 |
9 | 垫片 | 石墨 | GB3518-83 LC35-999 | |
10 | 阀杆 | 不锈钢 | DIN17440 X20Cr13 | GB1220-92 2Cr13 |
11 | 阀盖 | 铸铁 | DIN1691 GG25 | GB9439-88 HT250 |
12 | 螺栓 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
13 | 螺母 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
14 | 填料压盖 | 球铁 | DIN1693 GGG50 | GB1348-88 QT500-7 |
15 | 阀杆螺母 | 铸黄铜 | GB1176-87 ZCuZn38Mn2Pb2 | |
16 | 螺钉 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
17 | 手轮 | 铸铁 | DIN1691 GG25 | GB9439-88 HT250 |
18 | 垫圈 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
19 | 螺母 | 钢 | DIN17100 RSt37-2 | GB700-88 Q235 |
20 | 填料 | 石墨 | GB3518-83 LC35-99 |
