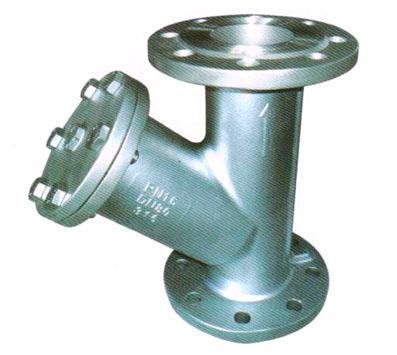

铸铁过滤器VT-YF型
订购热线：0535-2130199
产品参数:
法兰标准：DIN 2504 PN16
结构长度：DIN 3202 F1
公称压力：PN16
材 料：CF8M，CF8，CF3M，WCB
压力测试：API598

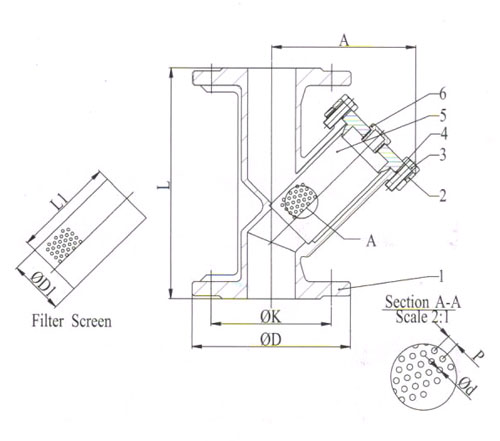

结构尺寸——毫米：
SIZE | A | ФD | ФD1 | L | L1 | P | Фd | ФK | KGS |
1/2" | 75 | 95 | 22 | 130 | 58 | 2 | 1 | 65 | 1.79 |
3/4" | 90 | 105 | 26 | 150 | 65 | 2 | 1 | 75 | 2.57 |
1" | 100 | 115 | 32 | 160 | 72 | 2 | 1 | 85 | 3.60 |
1-1/4" | 115 | 140 | 37 | 180 | 83 | 2 | 1 | 100 | 4.72 |
1-1/2" | 130 | 150 | 47 | 200 | 95 | 2 | 1 | 110 | 6.02 |
2" | 150 | 165 | 57 | 230 | 114 | 2 | 1 | 125 | 9.00 |
2-1/2" | 190 | 185 | 69 | 290 | 152 | 3.5 | 2 | 145 | 12.80 |
3" | 225 | 200 | 84 | 310 | 176 | 3.5 | 2 | 160 | 17.36 |
4" | 230 | 220 | 105 | 350 | 180 | 3.5 | 2 | 180 | 20.03 |
材料表：
序号 | 名称 | 材料 | 中国标准 |
1 | 阀体 | CF8M | 0Cr18Ni9 |
2 | 阀盖 | CF8M | GB9439-88 HT250 |
3 | 六角头螺栓 | 304 | GB700-88 Q235 |
4 | 中法兰垫片 | PTFE | GB3518-83 LC35-999 |
5 | 过滤网 | CF8M | 0Cr18Ni9 |
6 | 螺塞 | CF8M | GB1176-87 ZCuZn40Pb2 |
