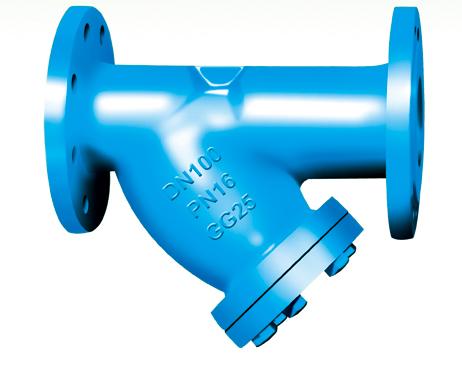

铸铁过滤器Y型
技术要求:
1. 法兰尺寸符合BS EN1092。
2. 结构长度符合BS EN558-1中系列1。
性能规范:
公称压力 | 1 . 6 M P a | |
使用介质 | 水.油.气 | |
试验压力 | 强度 | 2 . 4 M P a |
密封 | 1 . 6 M P a | |
工作温度 | ≤100C° | |

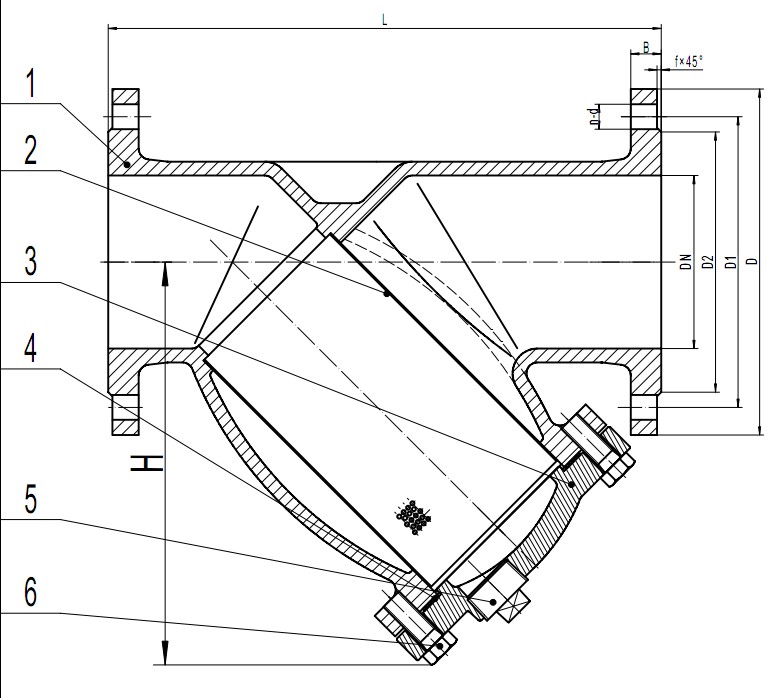

结构尺寸——毫米：
DN | L | D | D1 | D2 | B | f | n-d | H |
50 | 230 | 165 | 125 | 99 | 20 | 3 | 4-19 | 156 |
65 | 290 | 185 | 145 | 118 | 20 | 3 | 4-19 | 176 |
80 | 310 | 200 | 160 | 132 | 22 | 3 | 8-19 | 199 |
100 | 350 | 220 | 180 | 156 | 24 | 3 | 8-19 | 240 |
125 | 400 | 250 | 210 | 184 | 26 | 3 | 8-19 | 292 |
150 | 480 | 285 | 240 | 211 | 26 | 3 | 8-23 | 320 |
200 | 600 | 340 | 295 | 266 | 30 | 3 | 12-23 | 399 |
250 | 730 | 405 | 355 | 318 | 32 | 3 | 12-28 | 516 |
300 | 850 | 460 | 410 | 370 | 32 | 4 | 12-28 | 568 |
材料表：
6 | 六角头螺栓 | 钢 | BS970 43A | GB700-88 Q235 |
5 | 螺塞 | 黄铜 | BS1400 PCB1 | GB1176-87 ZCuZn40Pb2 |
4 | 中法兰垫片 | 石墨 | GB3518-83 LC35-999 | |
3 | 阀盖 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
2 | 过滤网 | 不锈钢 | BS970 304S15 | 0Cr18Ni9 |
1 | 阀体 | 铸铁 | BS1452 Gr.220 | GB9439-88 HT250 |
序号 | 名称 | 材料 | 英国标准 | 中国标准 |
